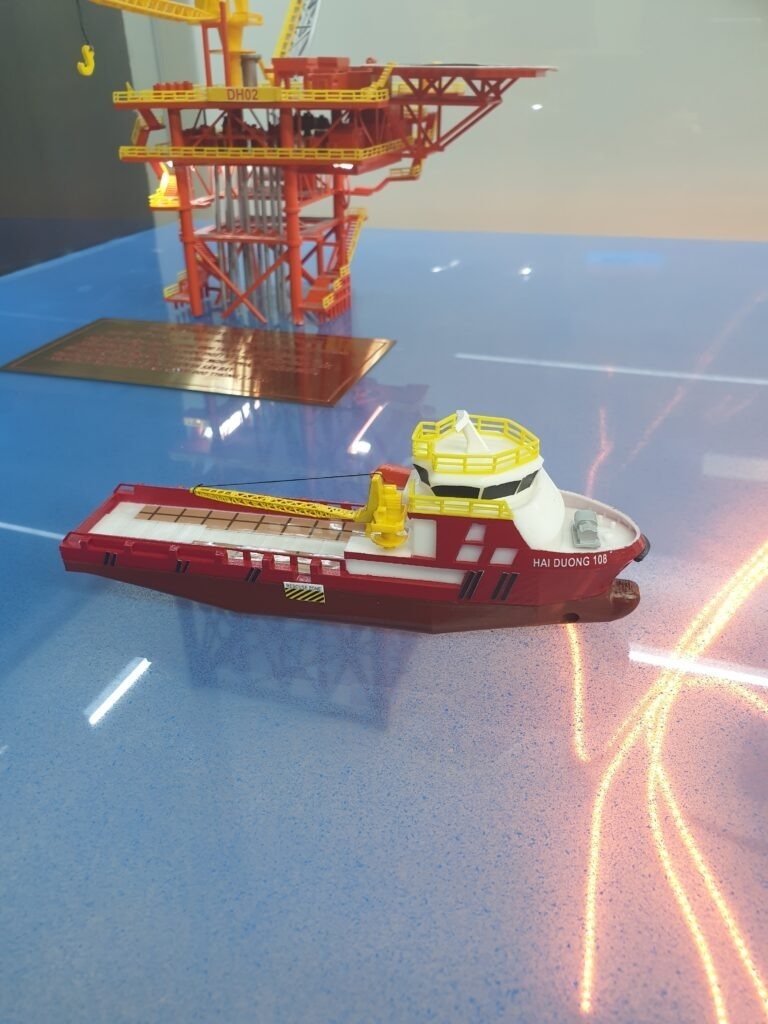

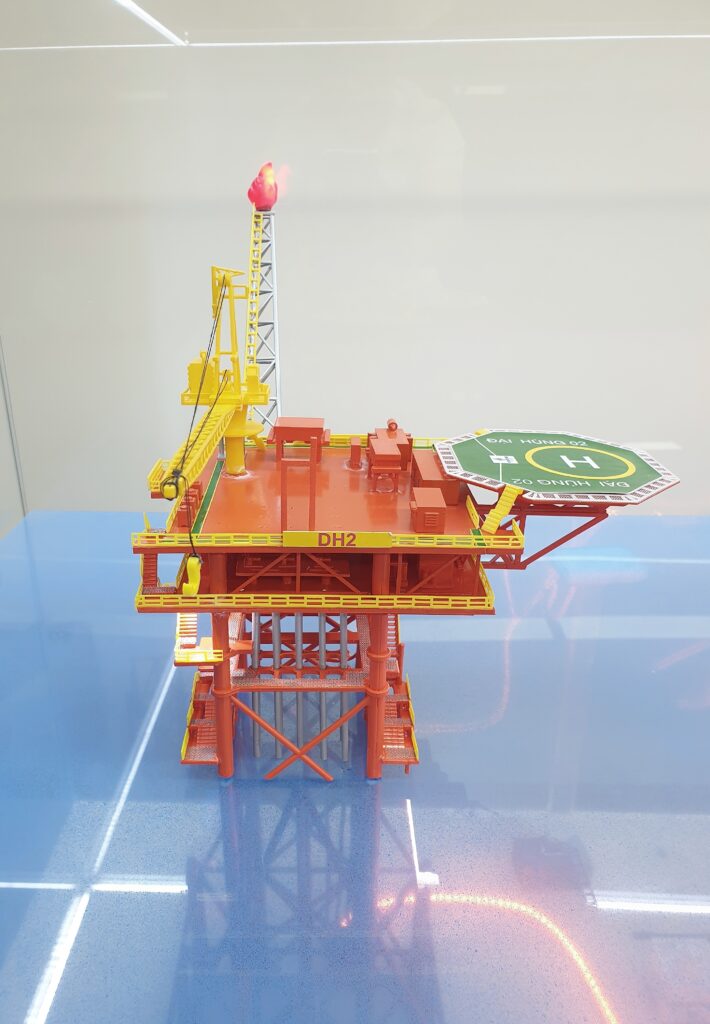

Công ty 3DPLUS được vinh hạnh là đối tác làm mới sa bàn 3D Mỏ dầu khí ĐẠI HÙNG với độ tinh xảo, hiệu ứng đèn, công nghệ mô phỏng, và độ chính xác cao hơn phiên bản cũ. Hệ thống mô hình trưng bày Mỏ Đại Hùng gồm có: Mỏ dầu khí Đại Hùng FPU (Floating Production Unit, Tàu lưu trữ và xuất dầu nổi) – Tàu cứu hộ Hải Dương và tàu hút trung chuyển dầu – 2 cụm khu vực giàn ĐH01 và ĐH02
Cách đây ít lâu, chúng tôi cũng đã làm trước một phần nhỏ, mỏ Đại Hùng 1, với cấu trúc quà tặng thu nhỏ, xem tại:
Công đoạn thiết kế mô hình 3D
Thiết kế tổng quan: Mô hình được xây dựng dựa trên bản vẽ kỹ thuật thực tế của mỏ Đại Hùng, đảm bảo tỷ lệ chính xác và thể hiện đầy đủ các cấu kiện cơ khí như giàn khoan, hệ thống ống dẫn, bồn chứa, và tàu dịch vụ. Thiết kế tập trung vào tính trực quan, dễ nhận diện và khả năng tương tác ánh sáng.
File thiết kế 3D giàn khoan dầu khí Đại Hùng được duyệt tại đây:
Bố trí layout trên diện tích 1x8x1m, cao 70cm: Toàn bộ mô hình được bố trí theo trục ngang, mô phỏng không gian ngoài khơi với giàn khoan trung tâm, các hệ thống phụ trợ hai bên, và tàu vận hành phía sau. Chiều cao 70cm giúp tối ưu tầm nhìn khi trưng bày tại đại sảnh.
Chi tiết kỹ thuật tối giản: Các chi tiết nhỏ như van áp suất, đường ống dẫn dầu, hệ thống điện được tối giản hình dạng để phù hợp với khả năng in 3D, đồng thời vẫn giữ được tính nhận diện kỹ thuật. Các khối được chia theo module để dễ xử lý và lắp ráp.
Công đoạn in 3D
Mô hình được in bằng công nghệ FDM, SLA và Resin, tùy theo độ chi tiết và độ bền yêu cầu của từng cấu kiện. FDM được dùng cho các khối lớn như giàn khoan và tàu, SLA cho chi tiết tinh xảo như hệ thống van, còn Resin đảm bảo độ trong suốt cho các phần kính và đèn LED. Tất cả được tạo hình đúng theo bản thiết kế đã duyệt, đảm bảo độ chính xác cao và khả năng chịu lực khi lắp ghép.
Công đoạn lắp ghép
Các kỹ thuật viên tiến hành lắp ghép từng module in 3D thành các cụm chức năng: giàn khoan, hệ thống ống dẫn, tàu dịch vụ. Mỗi cụm được phân loại theo màu sắc kỹ thuật để dễ nhận diện và đảm bảo tính thẩm mỹ. Các khớp nối được xử lý bằng keo chuyên dụng và chốt cơ khí để đảm bảo độ chắc chắn.
Công đoạn sơn màu
Sau khi lắp ghép, các cụm được sơn màu theo tiêu chuẩn ngành dầu khí: giàn khoan màu xám kim loại, hệ thống ống màu đỏ – vàng – xanh tương ứng với chức năng dẫn dầu, khí và nước. Sơn được xử lý chống bám bụi và chống tia UV để giữ màu lâu dài khi trưng bày.
Công đoạn lắp đặt thành phẩm tại PVEP

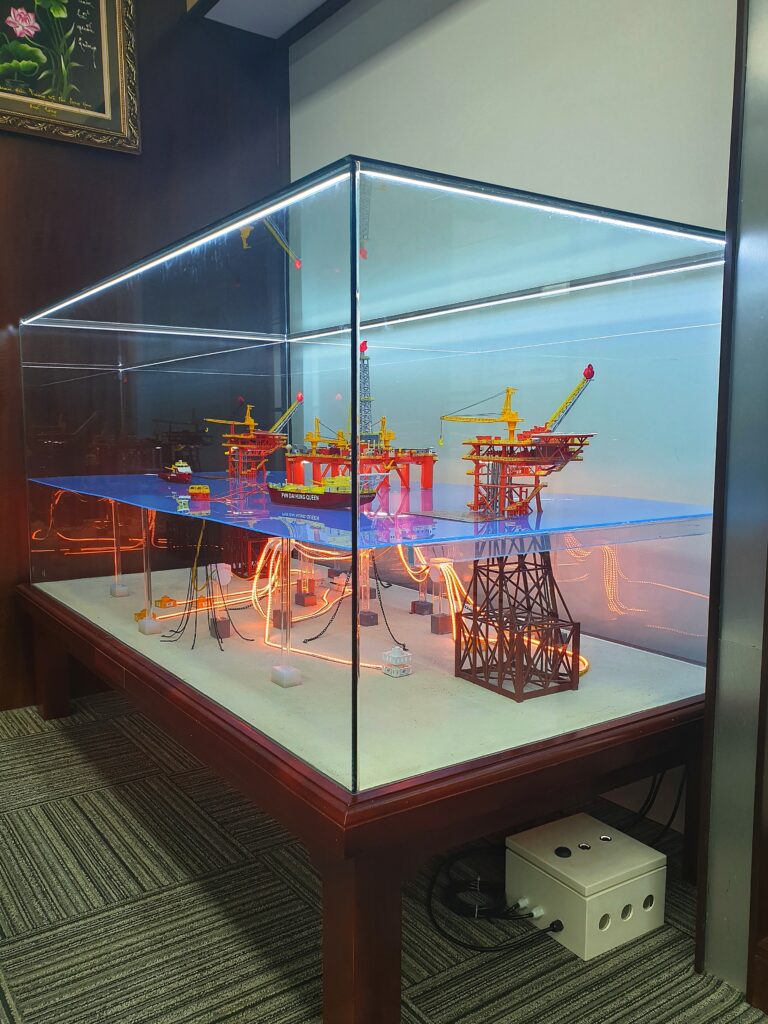

Mô hình được lắp đặt tại đại sảnh văn phòng Tổng Công ty PVEP. Khung đế gỗ nặng 40kg đảm bảo độ ổn định, kết hợp với phần kính cường lực kích thước 1.8x1x1m tạo nên lớp bảo vệ chắc chắn. Quá trình lắp đặt gặp nhiều thử thách do trọng lượng lớn, không gian hạn chế và yêu cầu kỹ thuật cao, đòi hỏi sự phối hợp chặt chẽ giữa đội ngũ cơ khí và thiết kế.
Hệ thống đèn LED mô phỏng quá trình khai thác

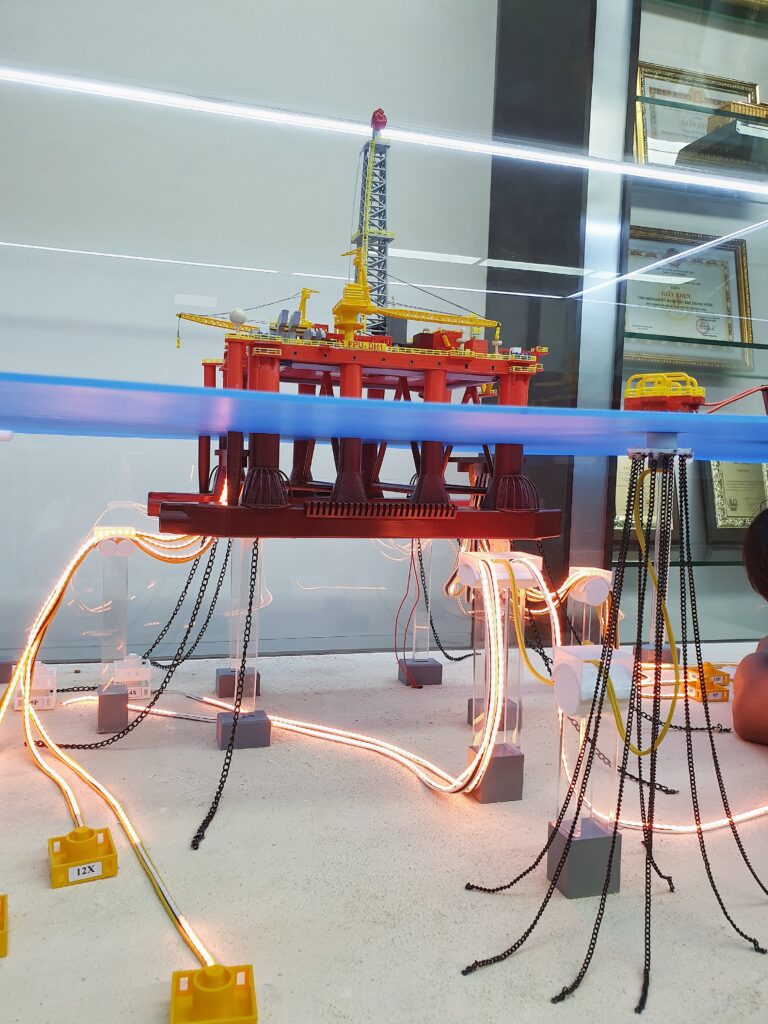

Dọc theo các ống khoan dầu, hệ thống đèn LED được tích hợp để mô phỏng dòng chảy dầu từ giếng lên giàn khoan. Ánh sáng được lập trình theo chu kỳ hoạt động thực tế, giúp người xem hình dung rõ hơn về quy trình khai thác và xử lý dầu khí ngoài khơi.

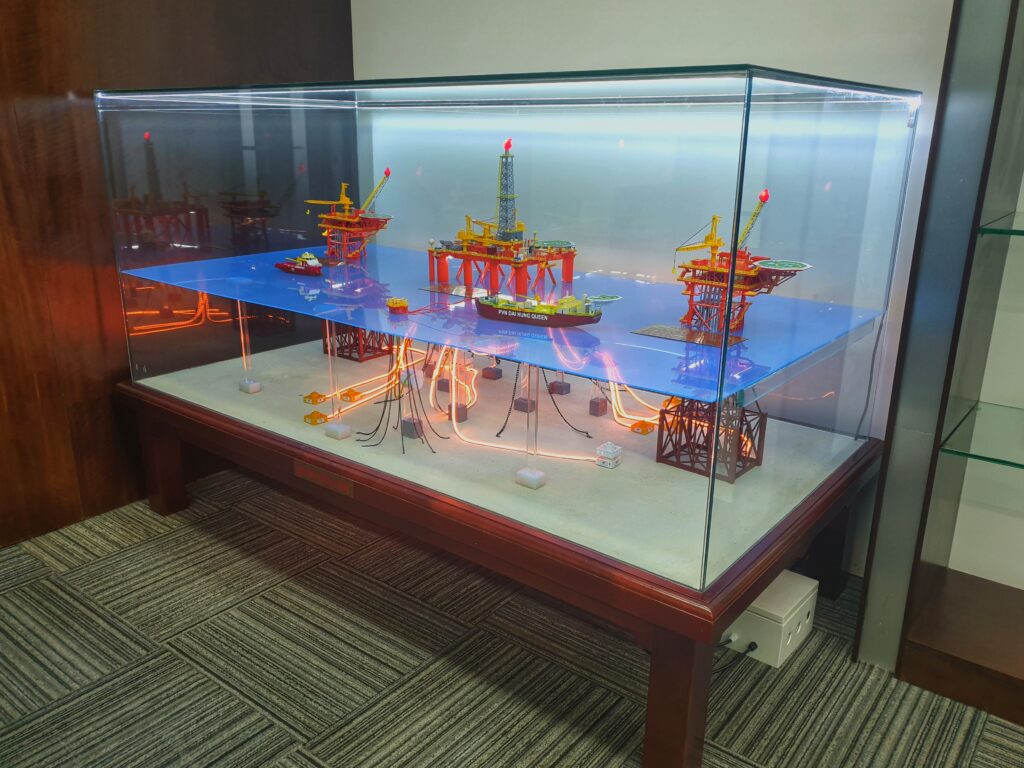

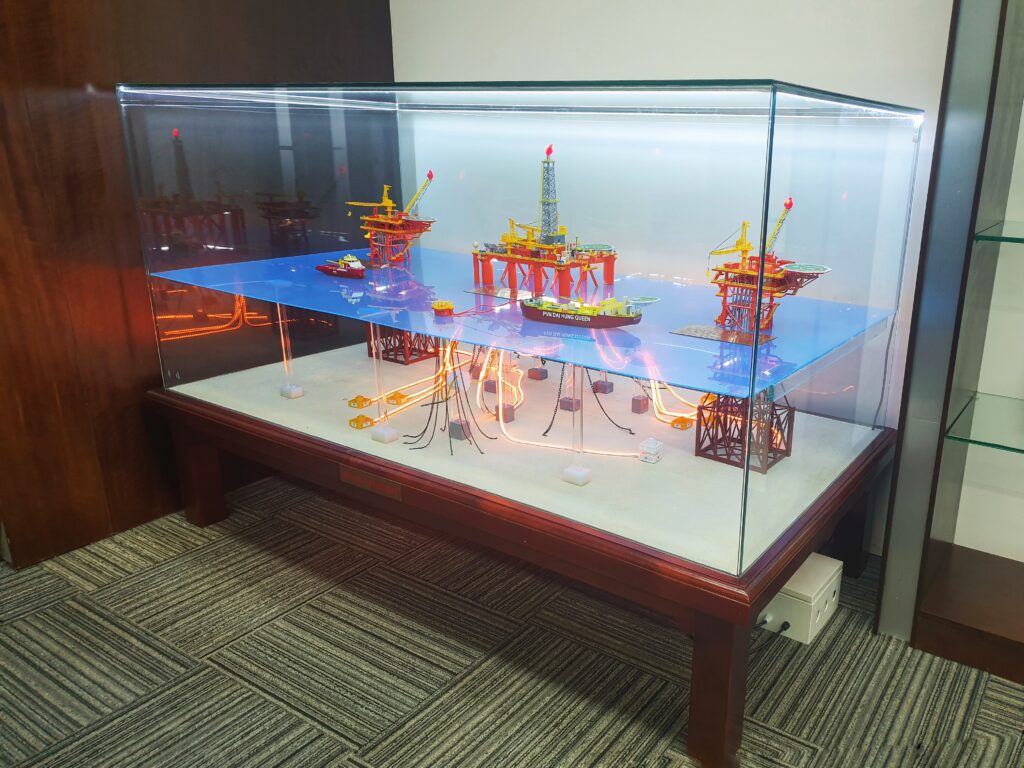

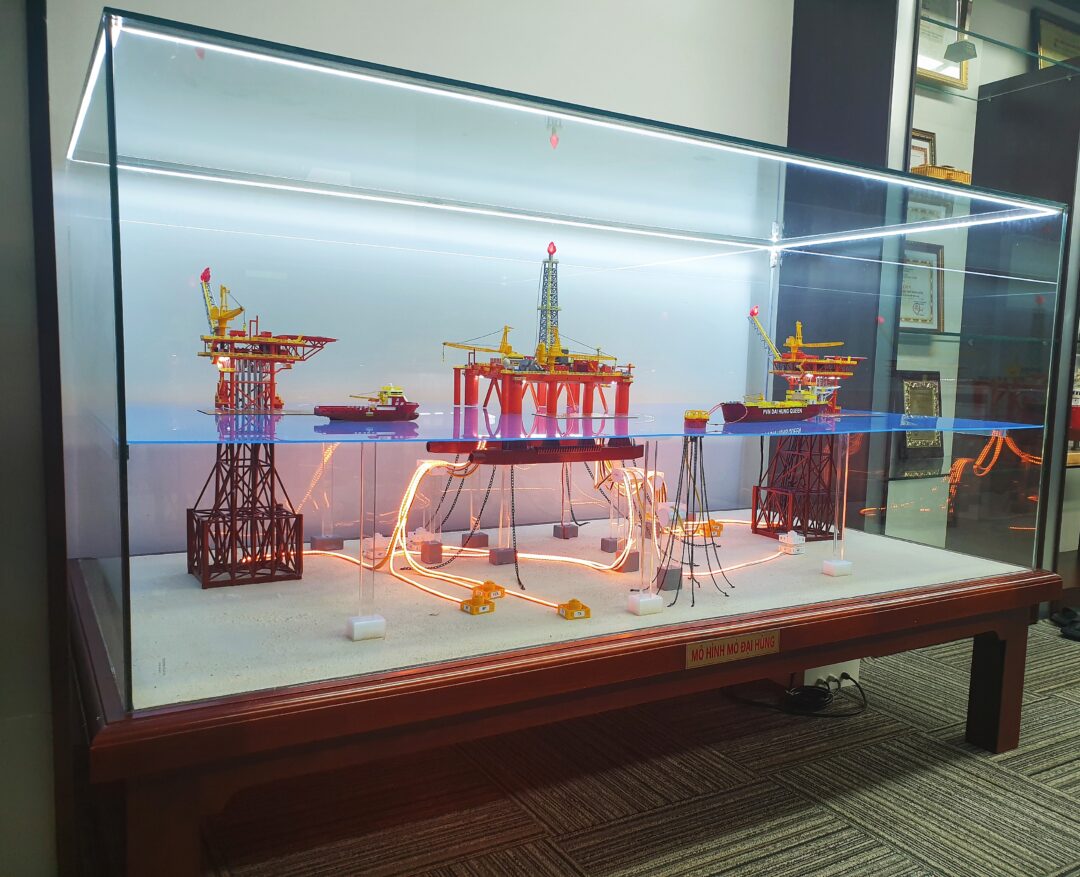

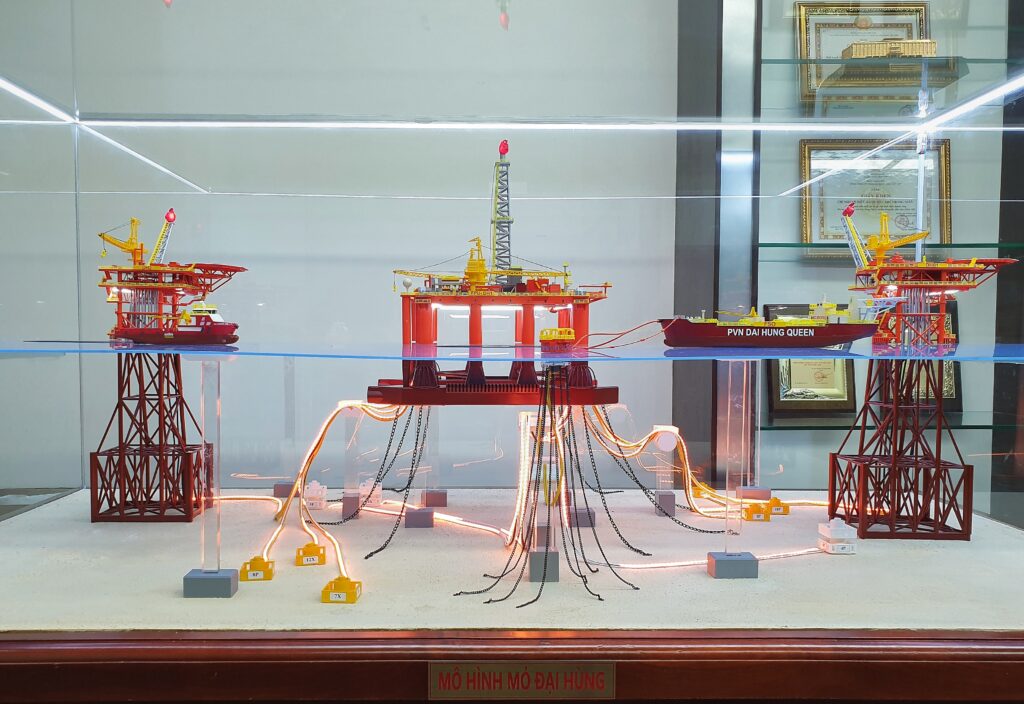

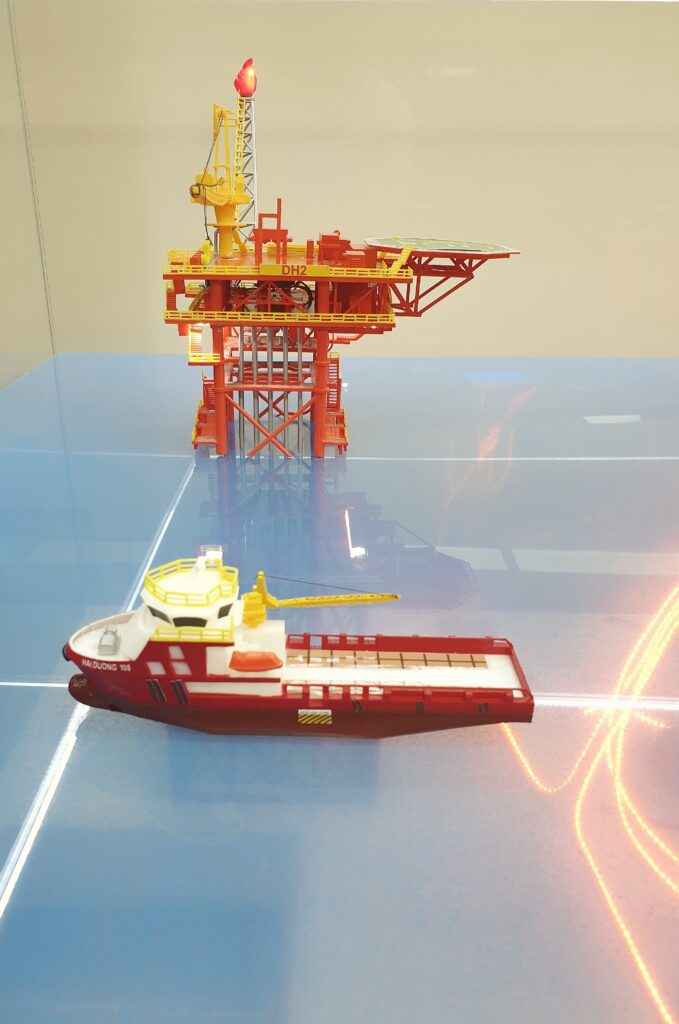

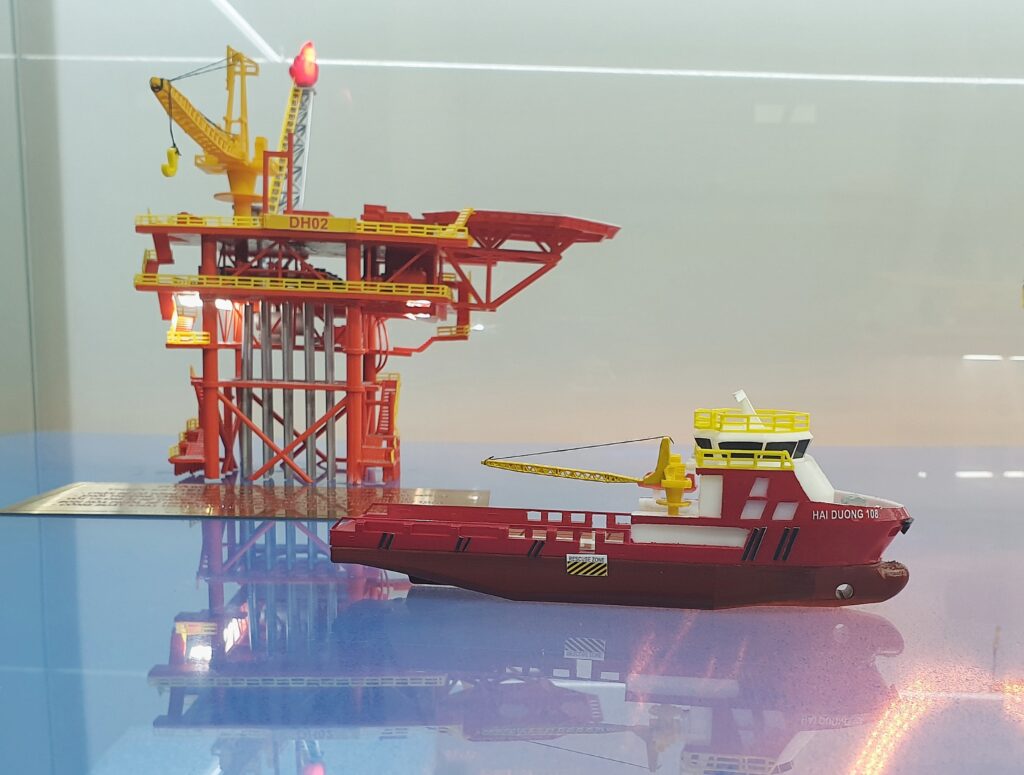

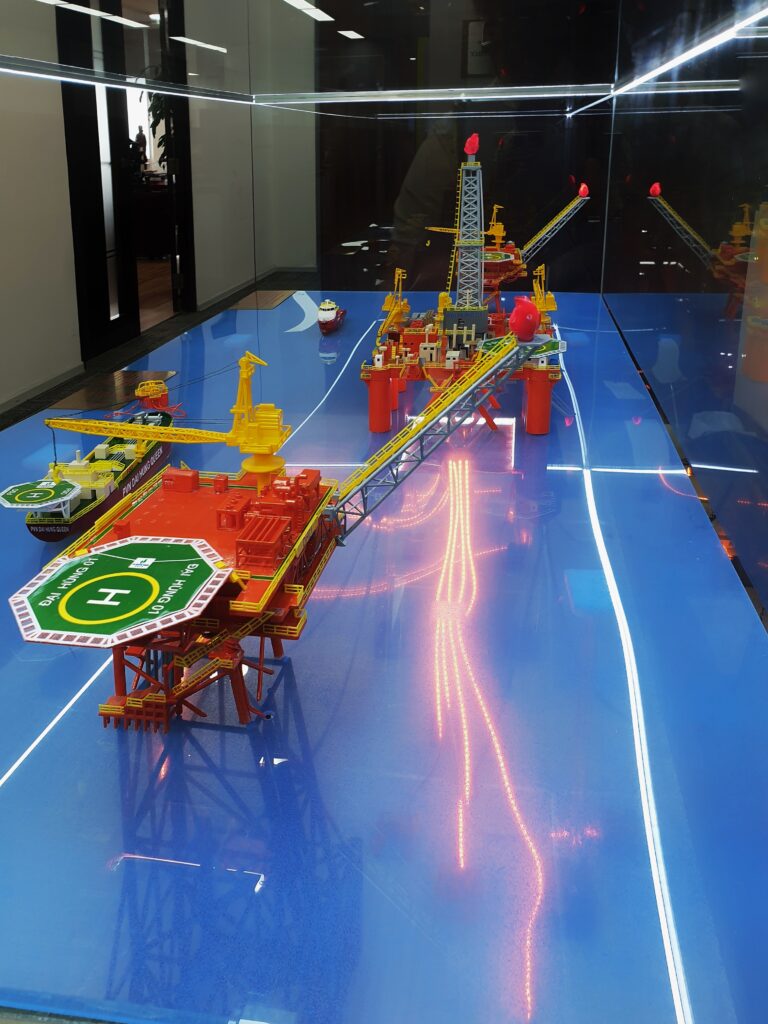

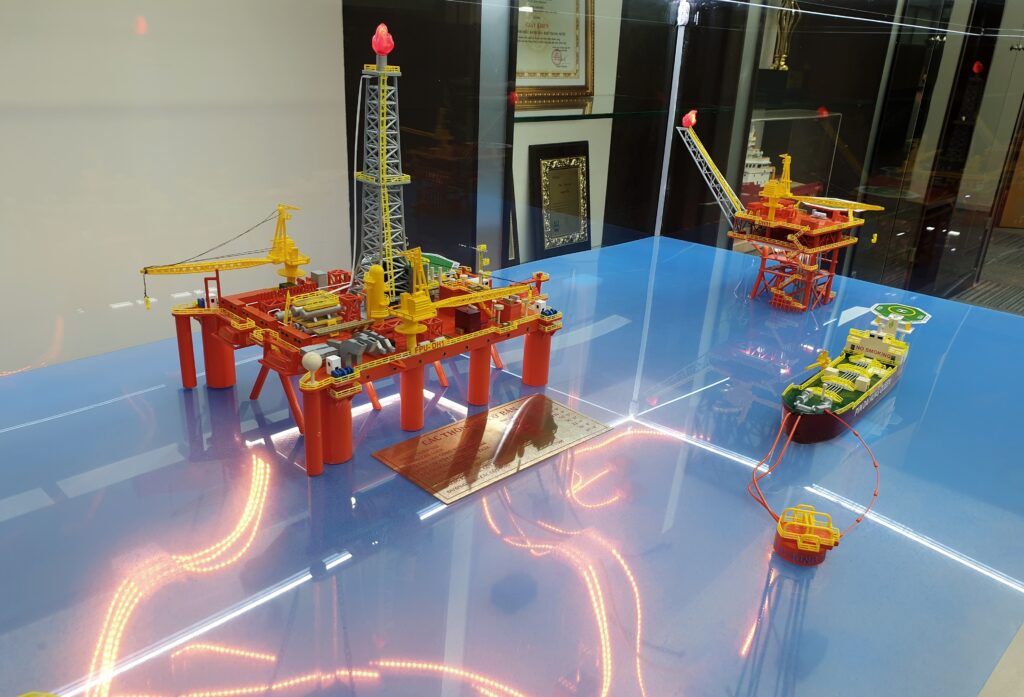

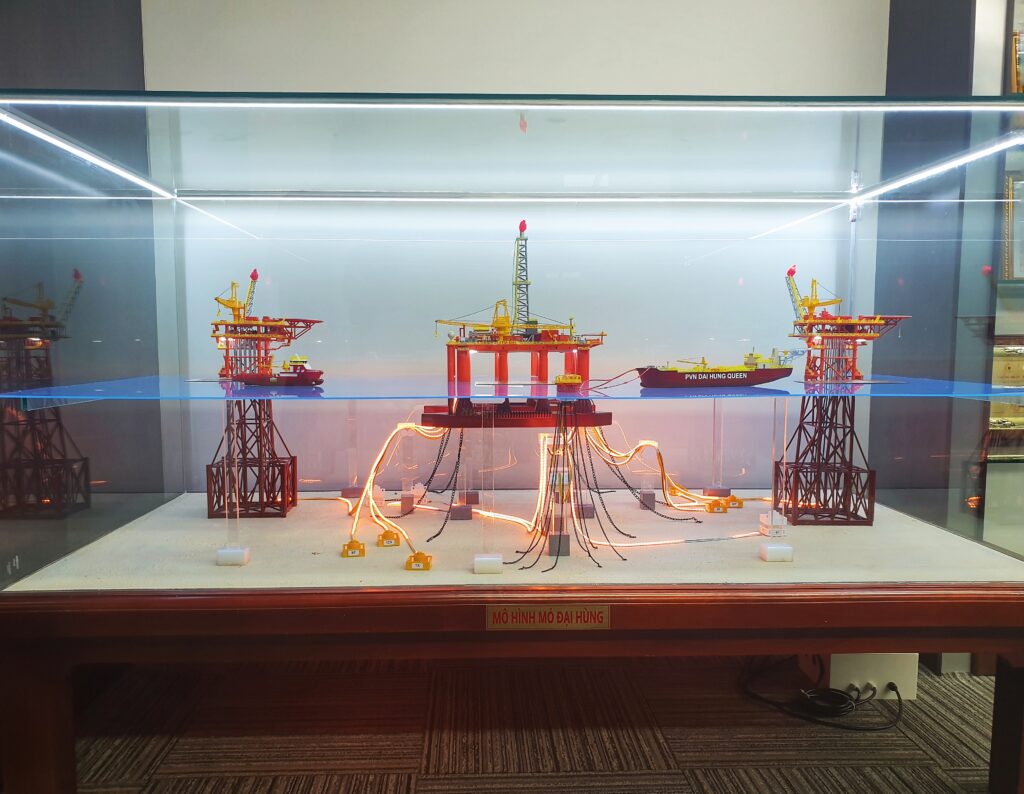

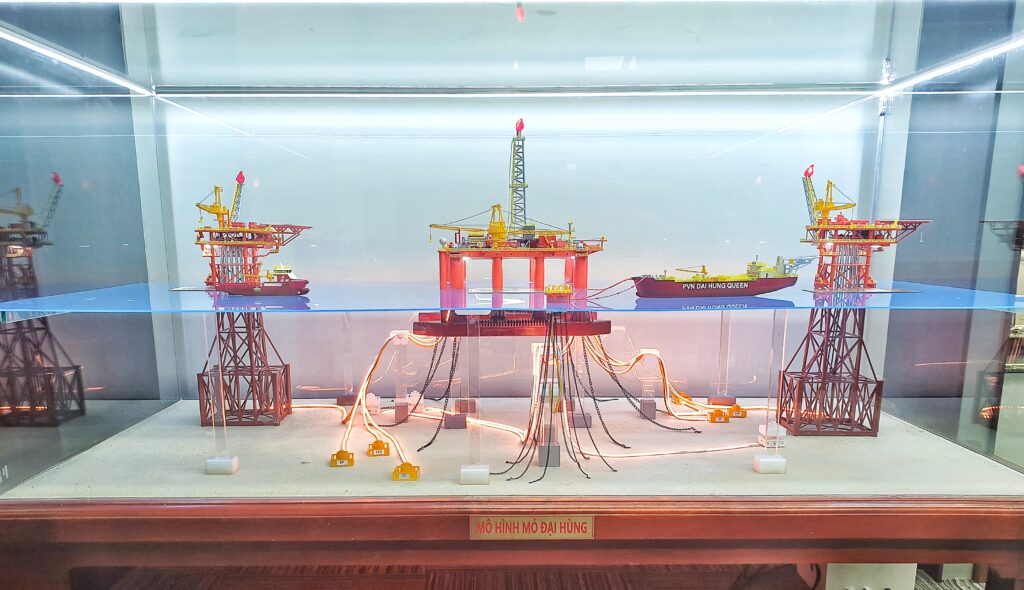

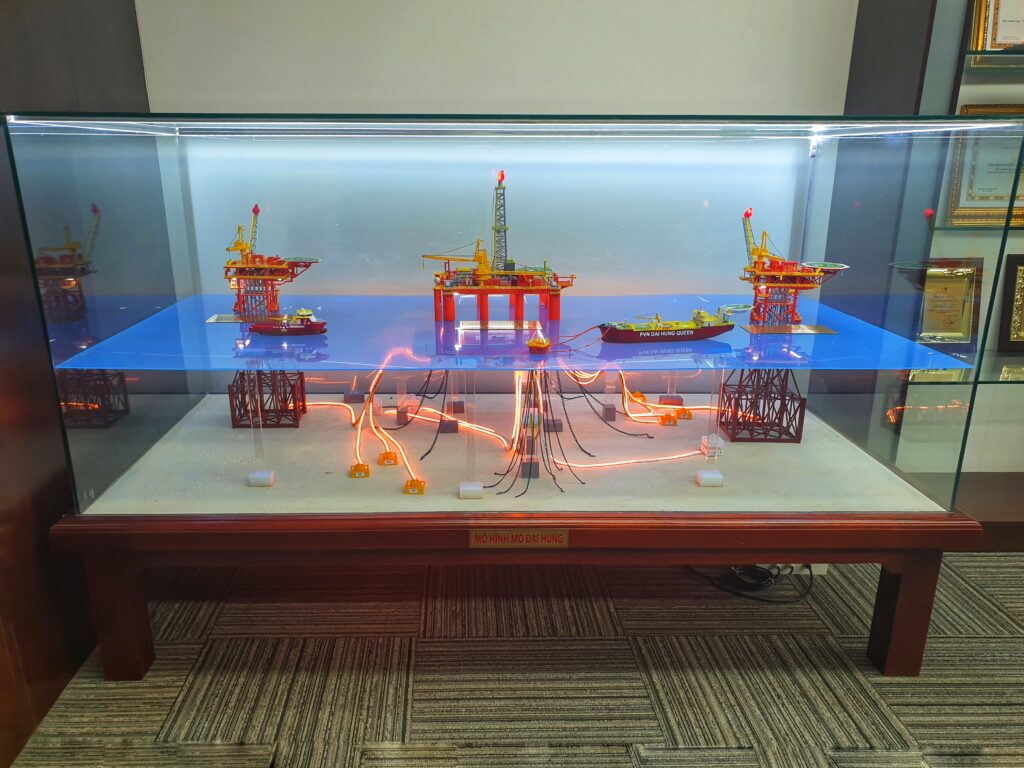

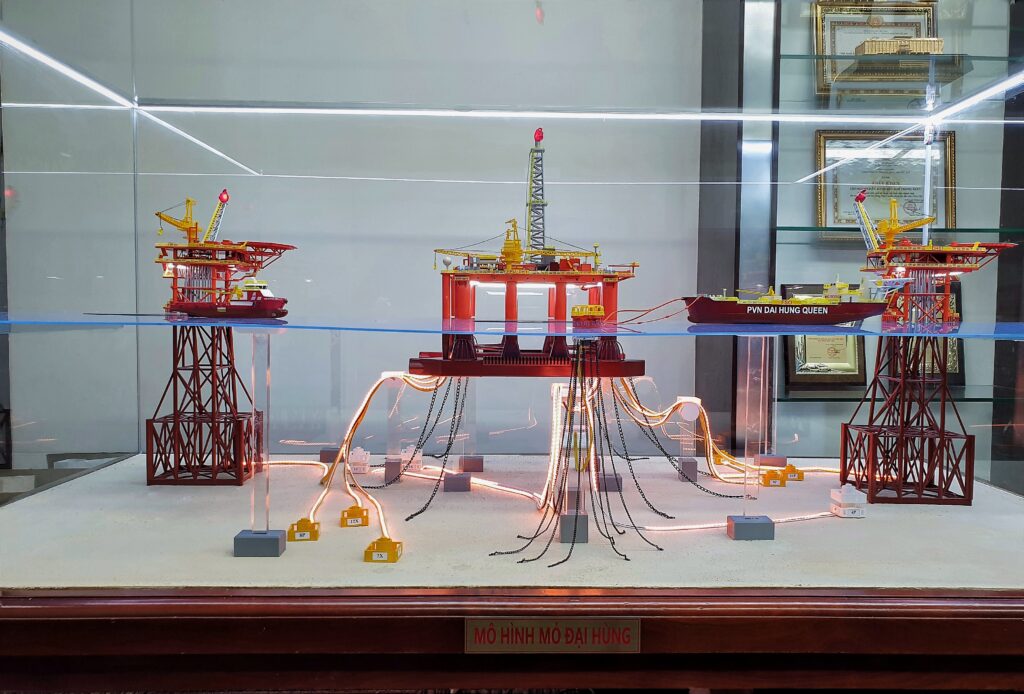

Ảnh thành phẩm:
