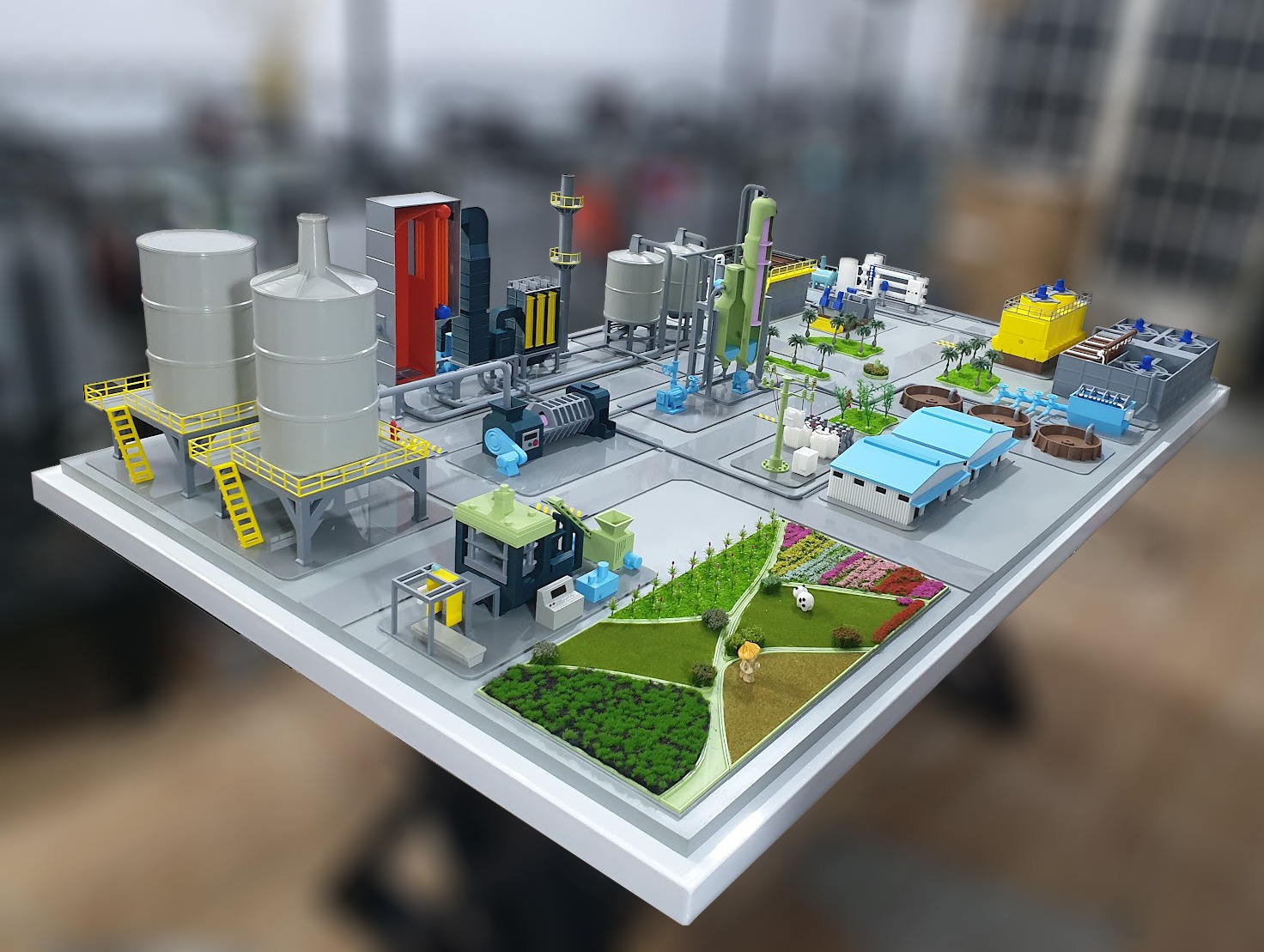

Với mô hình sa bàn 3D nhà máy Nestlé Trị An – một trong những nhà máy chế biến cà phê hiện đại nhất Đông Nam Á – Cty TNHH 3DPlus tự hào khẳng định năng lực thiết kế, thi công và hoàn thiện các mô hình 3D – sa bàn nhà máy, nhà xưởng, khu công nghiệp, dây chuyền sản xuất… theo yêu cầu

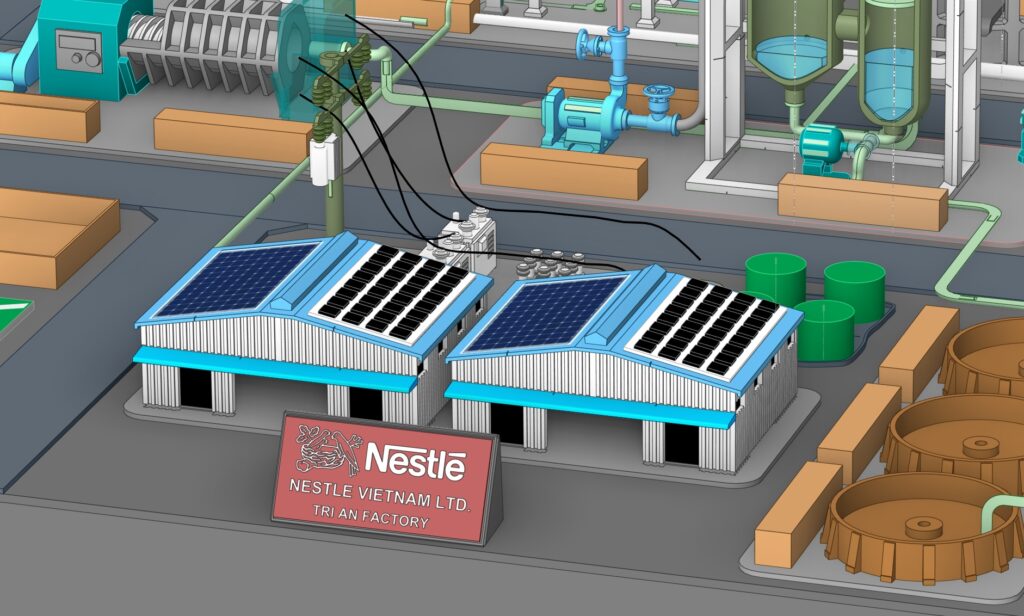

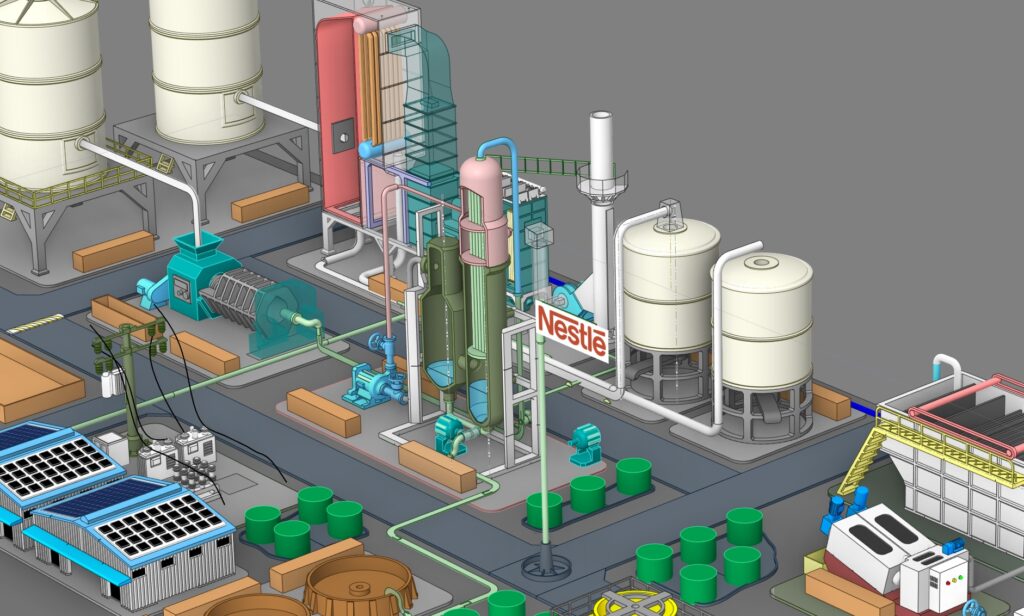

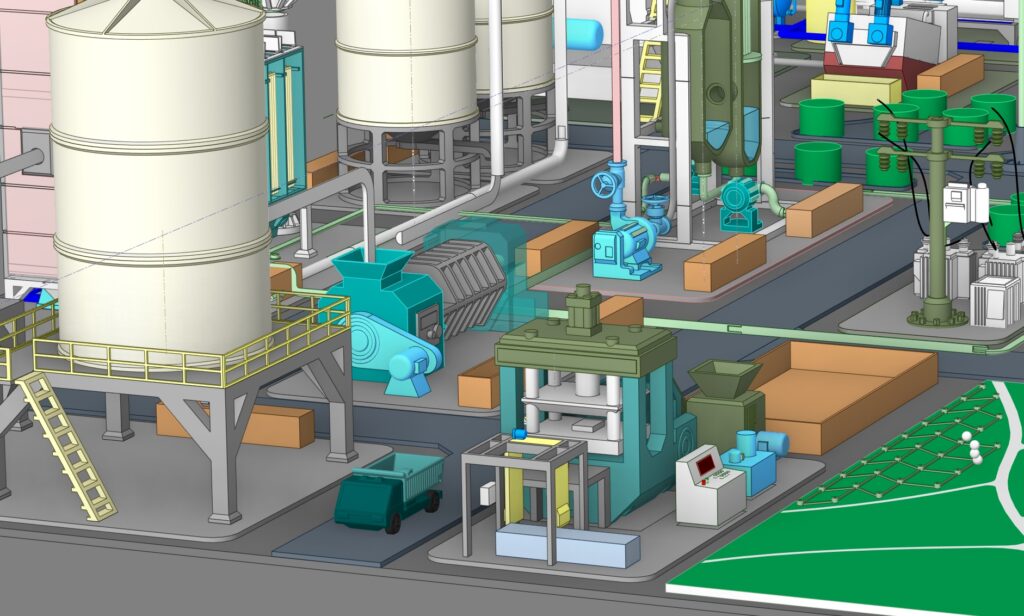

Công đoạn thiết kế 3D
Nhờ kinh nghiệm trong lĩnh cơ khí máy, các kỹ sư thiết kế máy của 3DPLus dễ dàng tái tạo mô hình máy vừa đủ tinh giản để sản xuất (in3D) mà vẫn đảm bảo độ giống để khách hàng có thể sử dụng cho việc thuyết minh quy trình công nghệ.
Chúng tôi cũng có tận dụng một số mẫu module lò hơi công nghiệp ở dự án Sa bàn lò hơi Martech. Đảm bảo tiến độ và tính chính xác nhất trong kết cấu dây chuyền xử lý nhiệt.

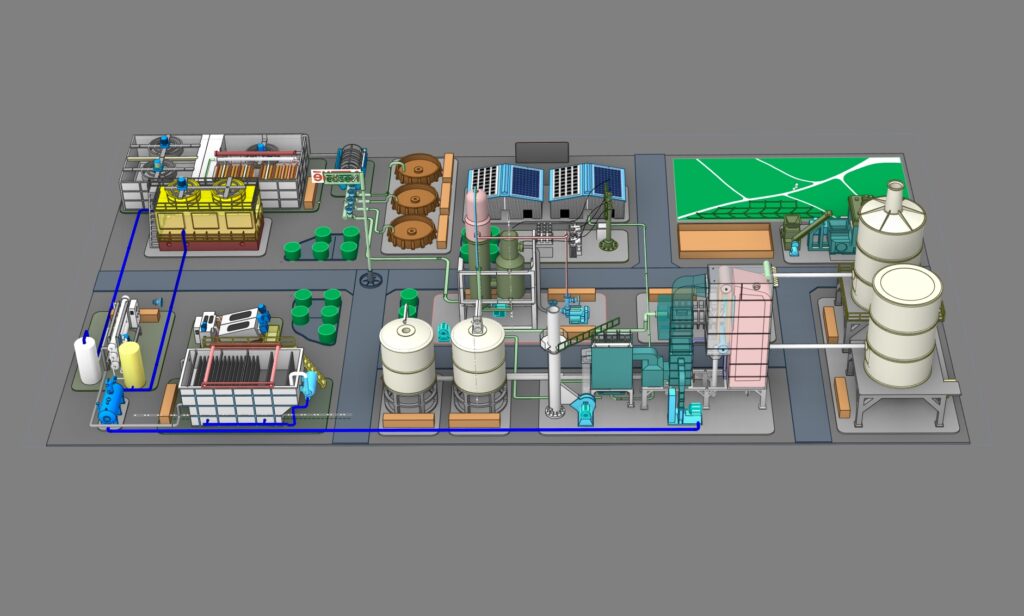

File thiết kế 3D sa bàn nhà máy Nesle Trị An được duyệt online, có thể xem ở đây:

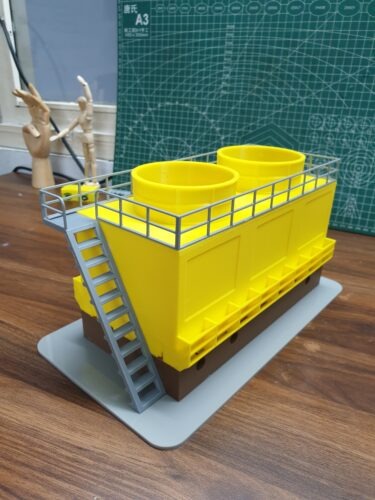

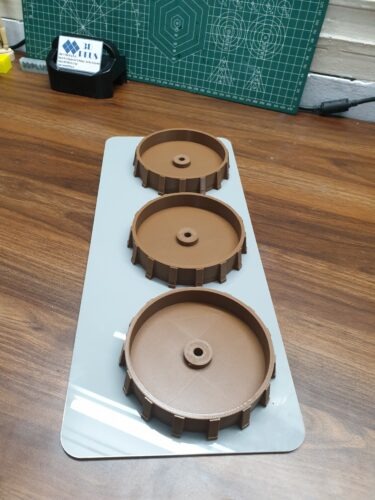

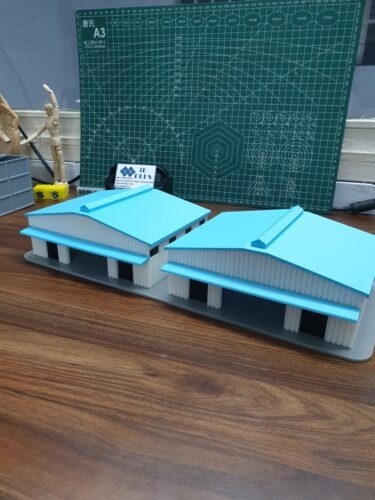

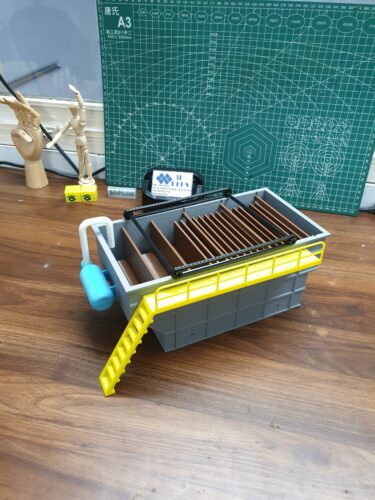

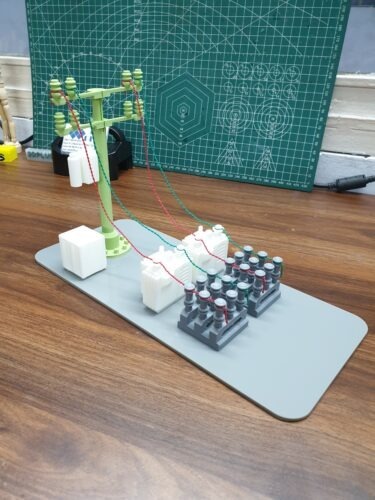

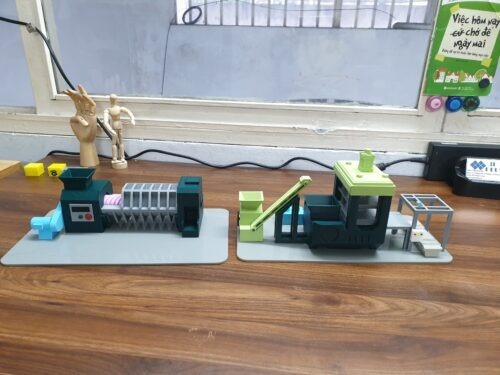

in 3D và lắp ghép các module thành phần nhà xưởng
Sử dụng các biện pháp làm thủ công
Phần góc bàn có cụm cánh đồng tượng trưng việc sử dụng cafe dùng làm phân bón vi sinh. Phần này được làm thủ công hoàn toàn
@3dplus.vn Làm thảm cỏ vườn hoa trên mô hình 3D nhà máy Nestle, Sa bàn nhà xưởng Nestle #in3D #3Dplus #sabàn #mohinh3D #miniature ♬ nhạc nền – Shop in 3D Plus
Mặt bàn được làm bằng gỗ cao su, kết hợp gia cố khung thép định hình. Cần một khung thép với chân đế vững vàng để nâng đỡ khối cấu trúc hơn 140kg (gồm phần lồng kiếng cường lực)
Thông tin về Nhà máy Nestlé Trị An
(Nestlé Amata Đồng Nai) nằm tại Khu công nghiệp Amata, Đồng Nai, là nhà máy lớn của Nestlé tại Việt Nam. Nhà máy chuyên sản xuất cà phê hòa tan, nước giải khát, sữa và nhiều sản phẩm thực phẩm khác.
Công nghệ hiện đại được áp dụng để nâng cao năng suất và chất lượng, đồng thời giảm thiểu tác động môi trường. Nhà máy có hệ thống quản lý và xử lý bã cà phê — phụ phẩm từ quá trình sản xuất — được tái chế làm nguyên liệu đầu vào hoặc phân bón hữu cơ cho các nông trại cà phê.
Hoạt động này giúp tối ưu hóa sử dụng nguồn lực, giảm lãng phí, đồng thời thúc đẩy mô hình sản xuất bền vững và kinh tế tuần hoàn.

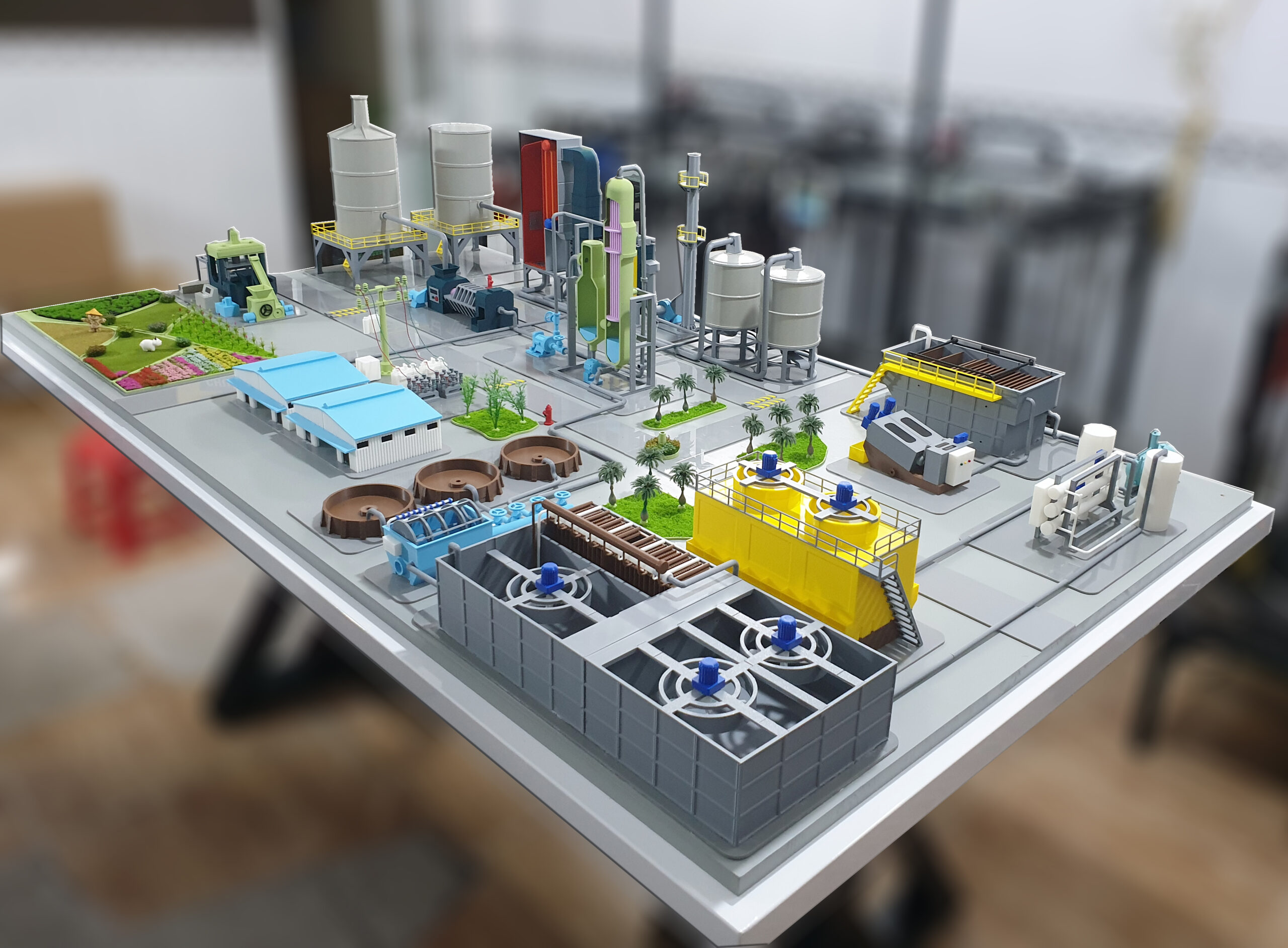

Trên cụm sa bàn mô hình nhà xưởng Nestle, xử lý cà phê có các cụm thiết bị với công năng như sau:

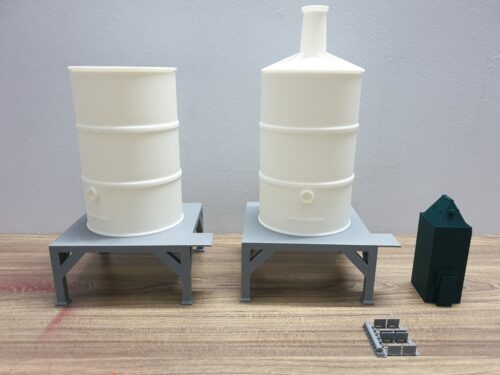

1. Biomass silo
Lưu trữ nguyên liệu sinh khối như vỏ cà phê, bã cà phê khô. Đây là nguồn nhiên liệu chính cho lò hơi sinh học. Thiết kế kín giúp bảo quản tốt và tránh thất thoát bụi.
2. Coffee silo
Dùng để chứa bã cà phê sau khi ép tách nước. Giữ nguyên liệu ổn định trước khi đưa vào quy trình xử lý hoặc tái chế. Đảm bảo vệ sinh và kiểm soát mùi.

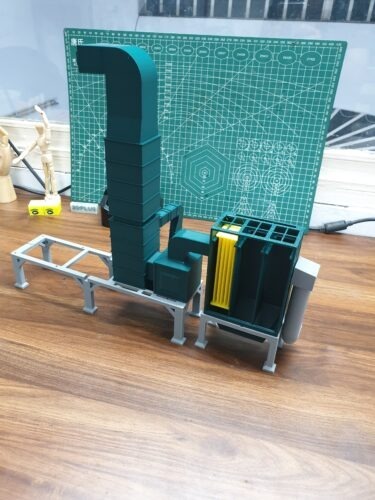

3. Fluidized Bed Boiler (FBB)
Lò hơi tầng sôi sử dụng sinh khối để tạo nhiệt. Hiệu suất cao, đốt cháy sạch và giảm phát thải. Là trung tâm năng lượng của nhà máy.
4. Coffee Pressed machine
Máy ép bã cà phê để tách nước, giảm độ ẩm. Giúp tối ưu hóa quá trình đốt hoặc tái chế. Thiết kế mạnh mẽ, vận hành liên tục.
5. Color Wastewater Evaporator
Thiết bị bay hơi nước thải có màu từ quá trình sản xuất. Giảm thể tích nước thải và cô đặc chất ô nhiễm. Hỗ trợ xử lý nước hiệu quả hơn.
6. Aeration basin
Bể sục khí giúp vi sinh vật phân hủy chất hữu cơ trong nước thải. Cung cấp oxy liên tục để duy trì hoạt động sinh học. Là bước quan trọng trong xử lý sinh học.
7. Membrane BioReactor (MBR) System
Hệ thống kết hợp xử lý sinh học và lọc màng. Loại bỏ chất hữu cơ, vi khuẩn và cặn lơ lửng. Cho ra nước sạch đạt chuẩn tái sử dụng.
8. Reverse Osmosis (RO) System
Lọc nước bằng công nghệ thẩm thấu ngược. Loại bỏ muối, kim loại nặng và vi sinh vật. Đầu ra là nước tinh khiết dùng cho sản xuất hoặc sinh hoạt.
9. Dissolved Air Flotation (DAF) System
Tách dầu mỡ và chất rắn lơ lửng bằng khí hoà tan. Tạo bong bóng nhỏ đẩy cặn nổi lên bề mặt. Hiệu quả cao trong xử lý nước thải công nghiệp.

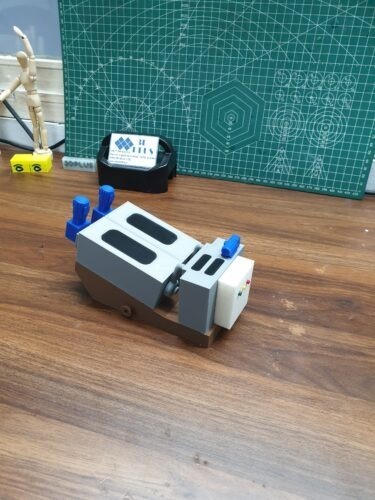

10. Sludge Pressed machine
Ép bùn thải sau xử lý nước để giảm thể tích. Bùn khô có thể dùng làm nguyên liệu sản xuất gạch không nung. Giúp tiết kiệm chi phí vận chuyển và xử lý.

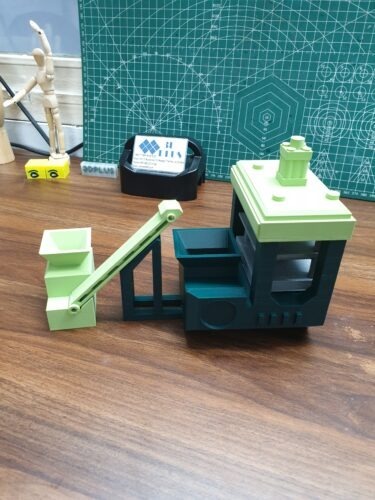

11. Unbaked brick production
Dây chuyền sản xuất gạch không nung từ bã cà phê và bùn thải. Tái chế chất thải thành vật liệu xây dựng thân thiện môi trường. Góp phần vào kinh tế tuần hoàn.

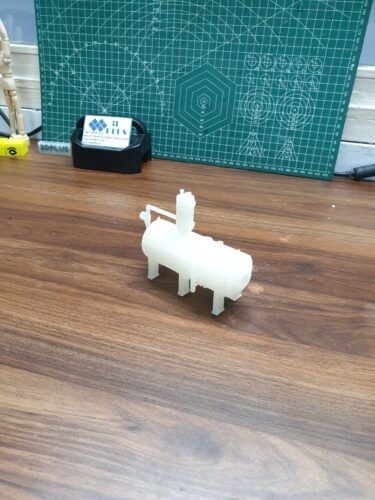

12. Water tank
Bồn chứa nước phục vụ cho các quy trình sản xuất và xử lý. Đảm bảo nguồn nước ổn định và dự phòng khi cần thiết. Có thể tích lớn và chống ăn mòn.

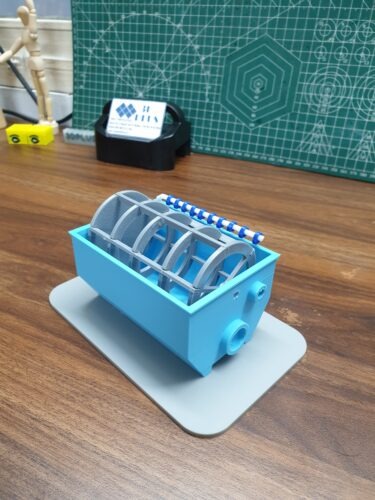

13. Rotary filter
Thiết bị lọc quay liên tục để tách cặn khỏi nước. Tăng hiệu quả xử lý sơ cấp. Dễ bảo trì và vận hành tự động.
14. Boiler feed water tank
Bồn chứa nước cấp cho lò hơi. Được xử lý trước để tránh đóng cặn và ăn mòn trong lò. Đảm bảo hiệu suất và tuổi thọ thiết bị.
15. Equalization basin
Bể điều hoà lưu lượng và nồng độ nước thải. Giúp ổn định đầu vào cho hệ thống xử lý. Giảm sốc tải và tăng hiệu quả sinh học.
